来源：天氏库力 发布日期
2024-06-24 浏览：
金属材料焊缝十字接头和搭接接头拉伸试验按照GB/T26957-2011《金属材料焊缝破坏性试验十字形接头和搭接接头拉伸试验方法》进行。今天小编来给大家讲解一下相关知识点。
试样
1.一般要求
1)试件的线性错边和角度偏差应保持最低,并记录在试验报告中。
2)焊缝轴线应保持与试样的纵向垂直。
3)每个试样应打标记以便识别其从试件的取样部位相关标准有要求时,还应标出加工方向(例如制方向或挤压方向)。
4)焊件接头或试样一般不进行热处理,但相关标准规定或允许被试验的焊接接头进行热处理除外,这时应在试验报告中详细记录热处理的参数对于会产生自然时效的铝合金,应记录焊接至开始试验的间隔时间。
5)取样所采用的机械加工方法或热加方法不得对试样性能产生影响。
6)应采用锯或床加工。
7)如果采用可能影响切割面的热切割(或其他切割)方法将试样从试件中切取,试验切口应距离试样边缘至少8mm。
8)试样制备的最后阶段应采用机械加工,应采取预防措施避免在表面产生形变硬化或过热。试样的受试表面应当无横向划痕或缺口,不得除去咬边,除非相关标准另有要求。
2.十字接头试样
1)十字接头试样应按图2-57的规定焊接并制备。
2)十字接头试样的尺寸应符合图2-58的规定。
2-58 十字接头试样的尺寸
3.搭接接头试样
1)搭接接头试件应按图2-59的规定焊接并制备。
2)搭接接头试样的尺寸应符合图2-60的规定。
试验设备
金属材料焊缝十字接头和搭接接头拉伸试验所用设备及要求与室温拉伸试验完全相同。
试验内容及结果表示
1.试验要求
1)试验开始前,应测量并记录试样尺寸。
2)沿焊缝轴线垂直方向对试样连续施加拉伸力直至其破断,加力速度应保持均匀,不得有突变。
3)除非另有规定,试验一般应在23℃±5℃的温度条件下进行。
4)其他试验要求与室温拉伸试验相同。
2-60 塔接接头试样的尺寸

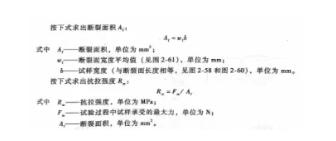

2.焊缝十字接头和搭接接头拉伸性能测定按金属材料室温拉伸试验方法进行,试验完后检查断裂面和记录缺欠情况(包括种类、尺寸、数量)。如果发现有白点,应记录其位置,白点的中心部位才可视为缺欠。若试板分层,则试验结果无效。应在若干个点测量断裂面宽度,每个测量点之间的距离为3a(角焊缝的有效厚度),求出断裂面宽度平均值w。
2-61 断裂面的宽度定义
【本文标签】：如何,做,金属材料,焊缝,十字街头,和,搭接,接头
【责任编辑】：天氏库力 版权所有：http://www.weidonghua.cn/转载请注明出处
